Быстрый запуск UIFlow

Руководство применимо к набору BASIC / GREY / M5GO / FIRE / FACES.

Установка драйвера

Перед записью программы пользователи хоста M5Core (включая BASIC / GREY / M5GO / FIRE / FACES) загрузите соответствующий пакет драйверов CP210X в соответствии с используемой вами операционной системой. После распаковки пакета выберите соответствующую базу установочного пакета по цифрам вашей операционной системы.

Скачать драйвер CP2104

Для Mac OS перед установкой убедитесь, что Системные настройки -> Безопасность и конфиденциальность -> Общие, и разрешите установку приложений из App Store и идентифицированных разработчиков.

M5Burner

Нажмите кнопку ниже, чтобы загрузить соответствующий инструмент для записи микропрограмм M5Burner в соответствии с вашей операционной системой. Разархивируйте и откройте приложение.

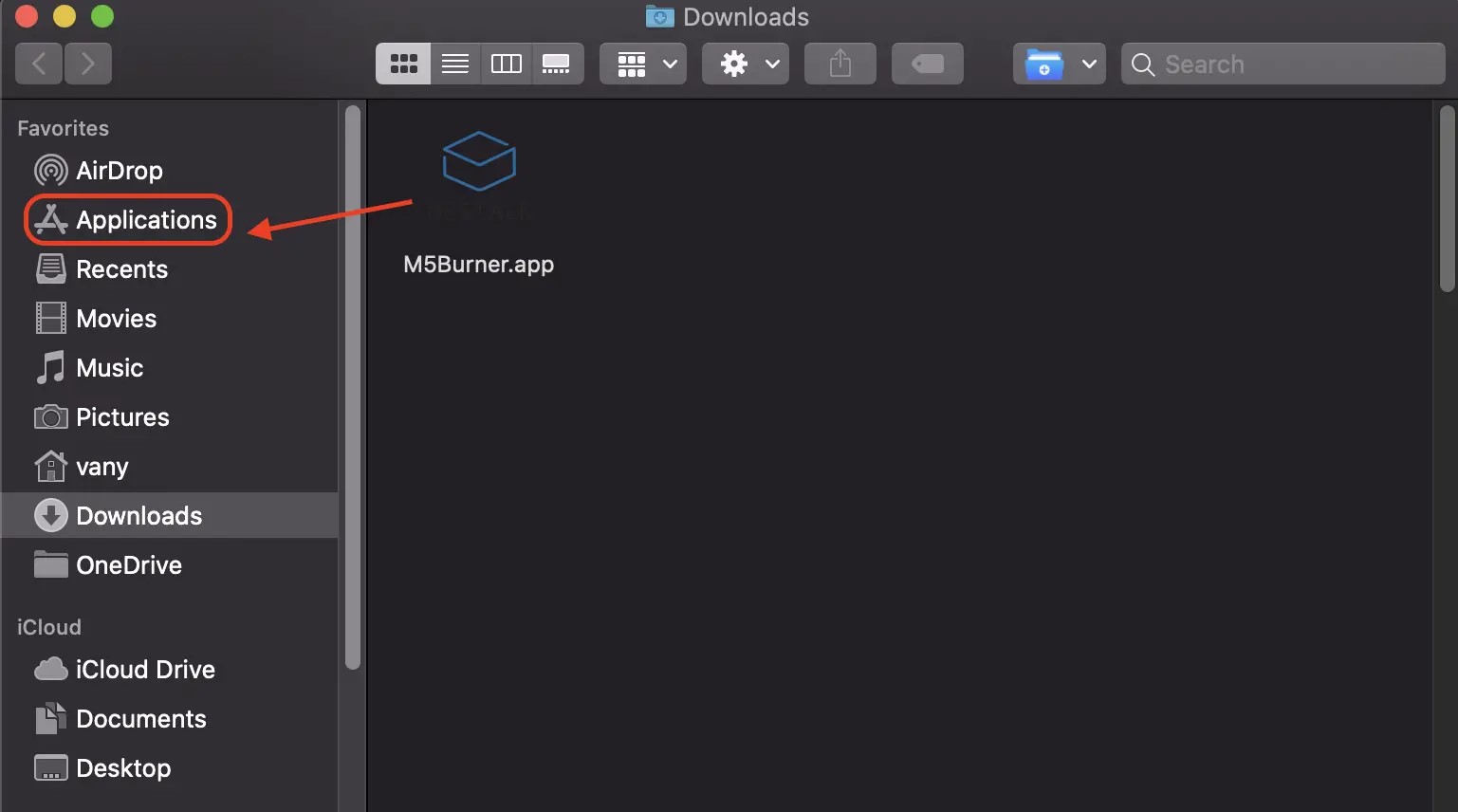

Примечание. Пользователи MacOS, пожалуйста, поместите приложение M5Burner в папку «Приложение» после установки, как показано на рисунке ниже.

Примечание. Для пользователей Linux: переключитесь на путь к распакованному файлу и запустите/M5Burner в терминале, чтобы запустить приложение.

Запись прошивки

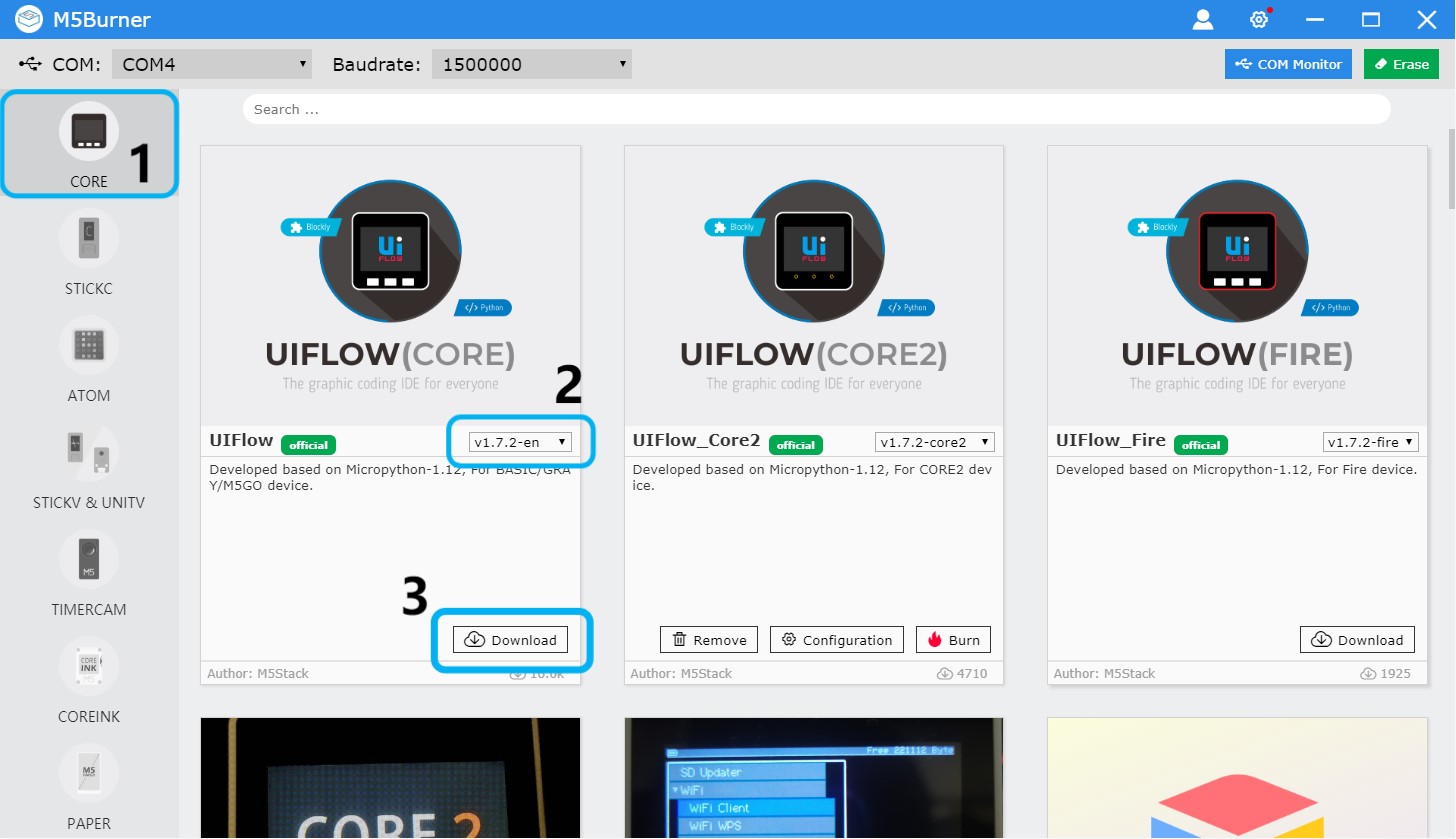

1. Дважды щелкните, чтобы открыть инструмент записи Burner, выберите соответствующий тип устройства в левом меню, выберите нужную версию прошивки и нажмите кнопку загрузки, чтобы загрузить.

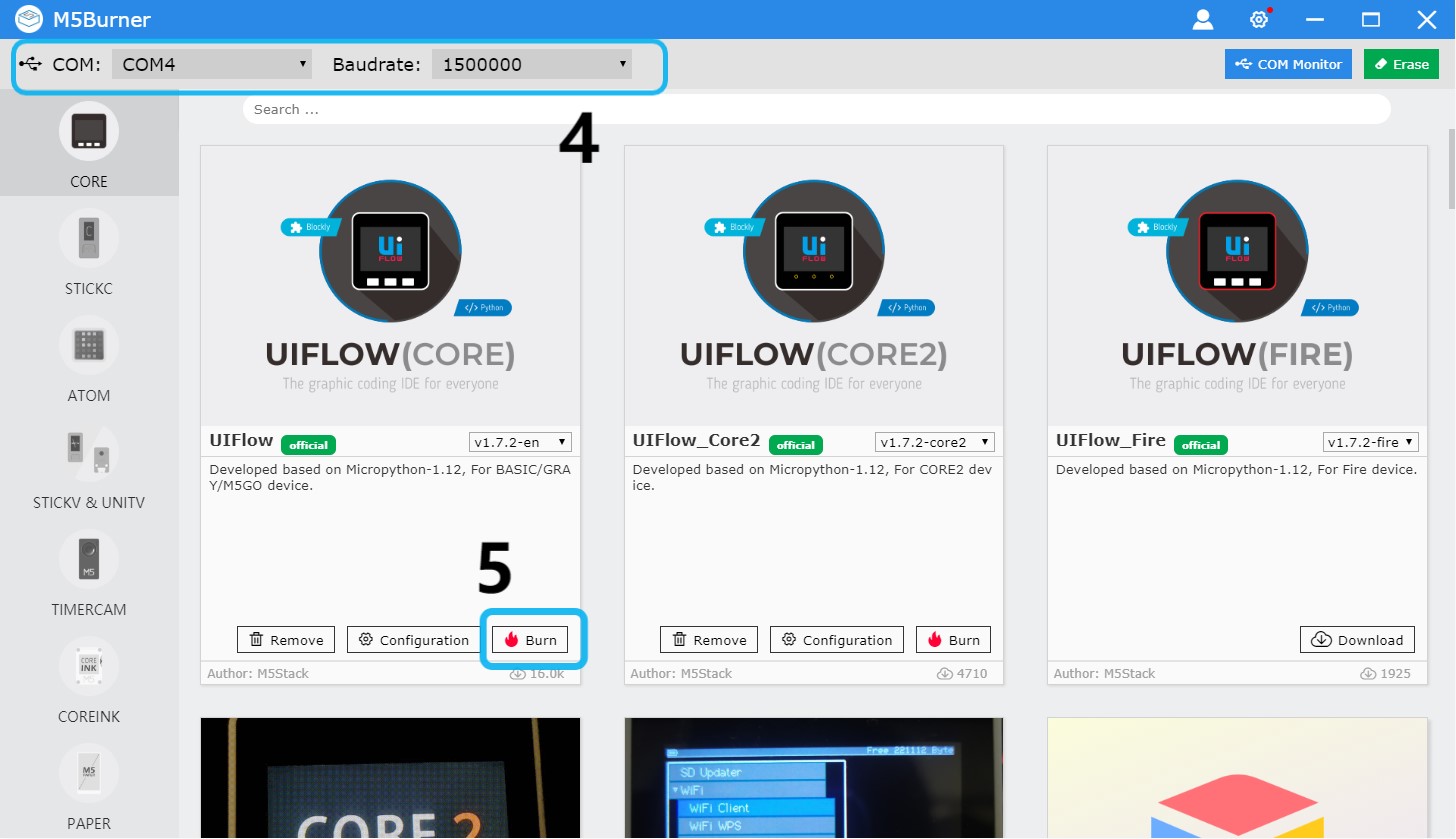

2. Затем подключите устройство M5 к компьютеру через кабель передачи данных Type-C, выберите соответствующий COM-порт, скорость передачи данных может использовать конфигурацию по умолчанию в M5Burner. Кроме того, вы также можете указать устройство, которое будет подключено позже на этапе записи прошивки и информации WIFI. После настройки нажмите «Записать», чтобы начать запись.

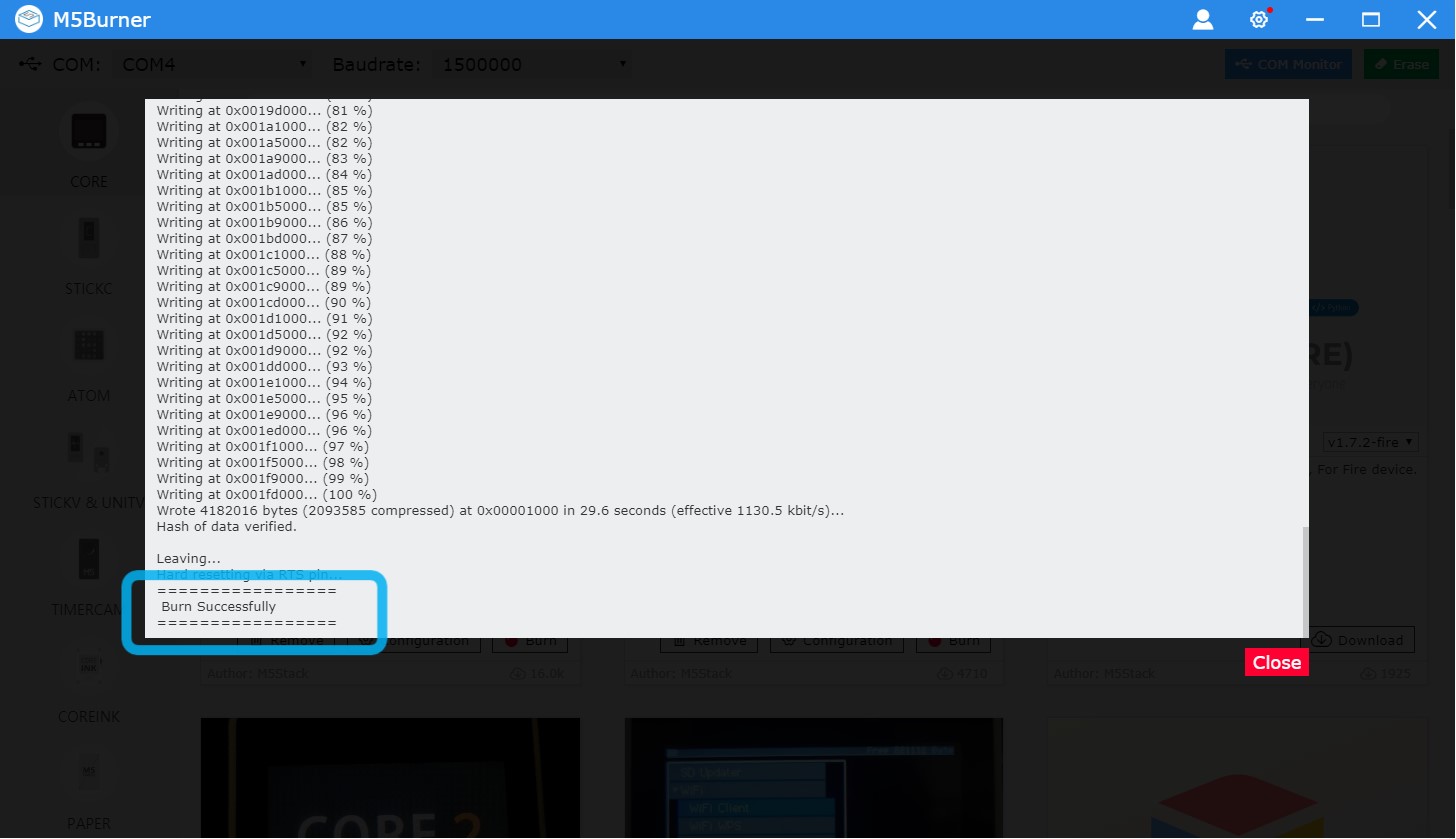

3. Если в журнале записи отображается сообщение «Записать успешно», это означает, что микропрограмма была записана.

При неправильном запуске программы микропрограммы вы можете нажать «Стереть», чтобы стереть флэш-память, чтобы не было необходимости в повторном стирании при последующем обновлении микропрограммы. В противном случае уже сохраненная информация о Wi-Fi будет удалена, а ключ API будет обновлен.

Настройка WIFI

UIFlow предоставляет как автономную, так и веб-версию программатора. При использовании веб-версии нам необходимо настроить WiFi-соединение для устройства. Ниже описаны два способа настройки Wi-Fi-соединения для устройства (конфигурация записи и конфигурация точки доступа AP).

Записать конфигурацию WiFi

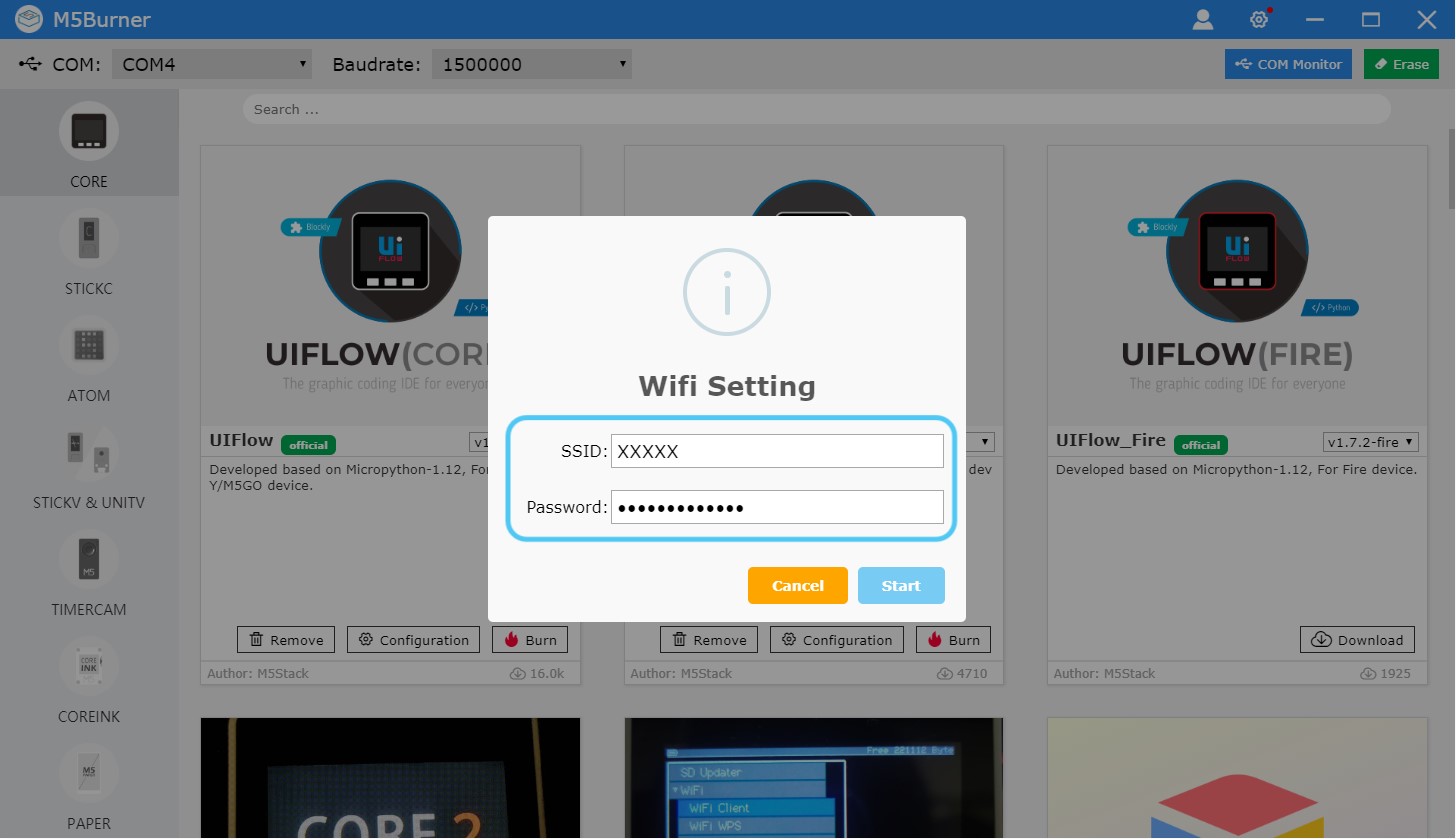

UIFlow-1.4.5 и вышеперечисленные версии поддерживают конфигурацию предварительной записи при подключении к WIFI. Все, что нужно сделать пользователям, - это заполнить поле конфигурации WIFI перед настройкой прошивки для записи. После настройки WIFI нажмите «Записать», чтобы начать запись прошивки, чтобы информация о WIFI, которую вы заполнили вместе с прошивкой, была записана и сохранена на вашем устройстве M5.

Конфигурация точки доступа Wi-Fi

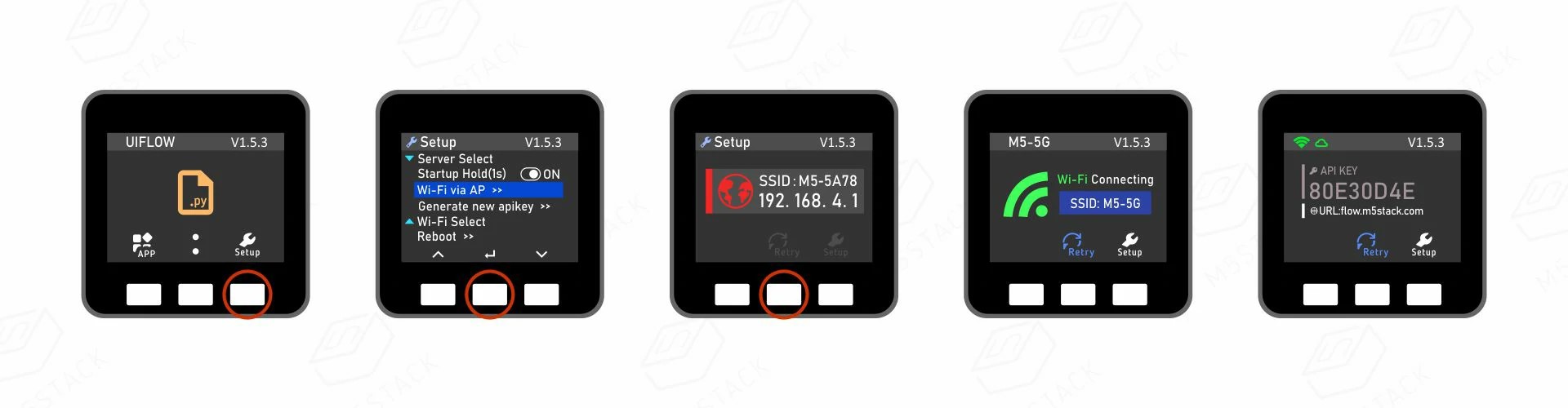

Нажмите красную кнопку питания на левой стороне устройства, чтобы включить питание. После появления логотипа UIFlow на экране быстро нажмите правую кнопку на панели, чтобы перейти на страницу «Настройка». Используйте левую и правую кнопки, чтобы переключать пункты меню вверх и вниз к опции «Wi-Fi через AP», нажмите среднюю кнопку, чтобы выбрать, и войдите в режим конфигурации точки доступа WiFi AP.

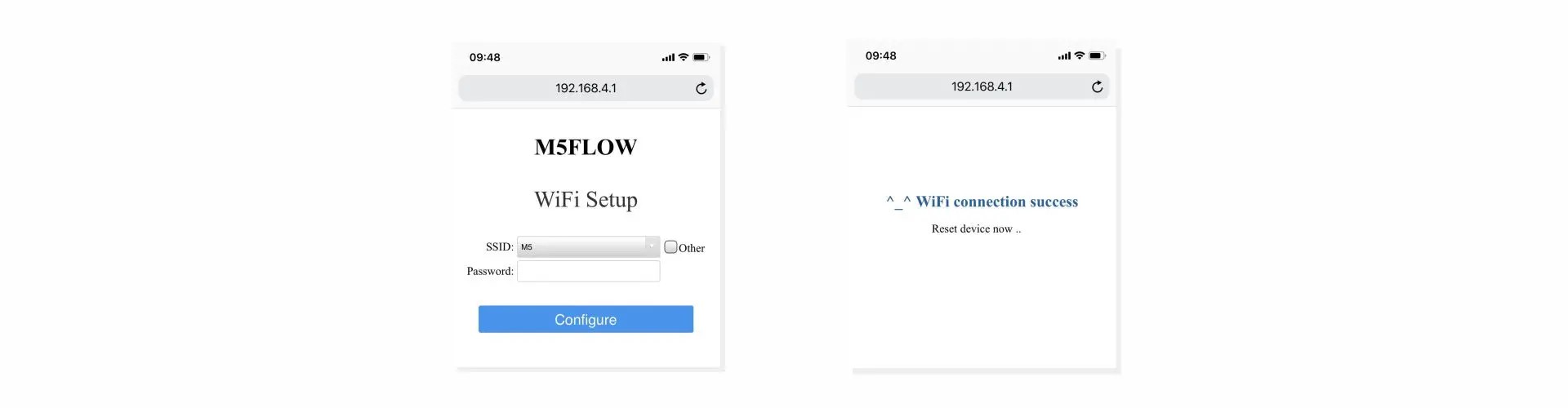

После успешного подключения к точке доступа с помощью мобильного телефона откройте браузер мобильного телефона, чтобы отсканировать QR-код на экране или получить прямой доступ к 192.168.4.1, войдите на страницу, чтобы ввести свою личную информацию о Wi-Fi, и нажмите «Настроить», чтобы записать информацию о Wi-Fi. Устройство автоматически перезапустится после успешной настройки и войдет в режим программирования.

Примечание. Специальные символы, такие как «пробел», не допускаются в настроенной информации о WiFi.

Режим сетевого программирования и ключ API

Войдите в режим сетевого программирования

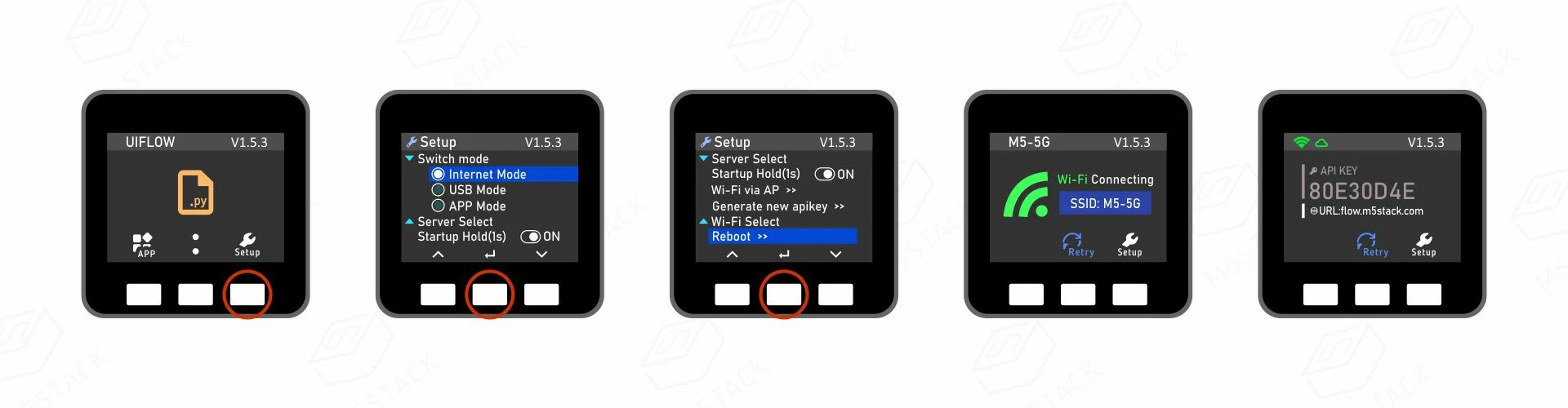

Режим сетевого программирования - это режим стыковки между устройством M5 и платформой веб-программирования UIFlow. На экране отобразится текущий статус сетевого подключения устройства. Когда индикатор горит зеленым, это означает, что вы можете получать сообщения о программе в любое время. По умолчанию после первой успешной настройки сети Wi-Fi устройство автоматически перезагрузится и перейдет в режим сетевого программирования. Если вы не знаете, как повторно войти в режим программирования после запуска других приложений, вы можете обратиться к следующим операциям. После загрузки быстро нажмите правую кнопку на панели, чтобы перейти на страницу настройки, после того как на экране появится меню, выберите «Интернет-режим» и используйте браузер компьютера для доступа к flow.m5stack.com. Войдите на страницу программирования UIFlow.

КЛЮЧ API

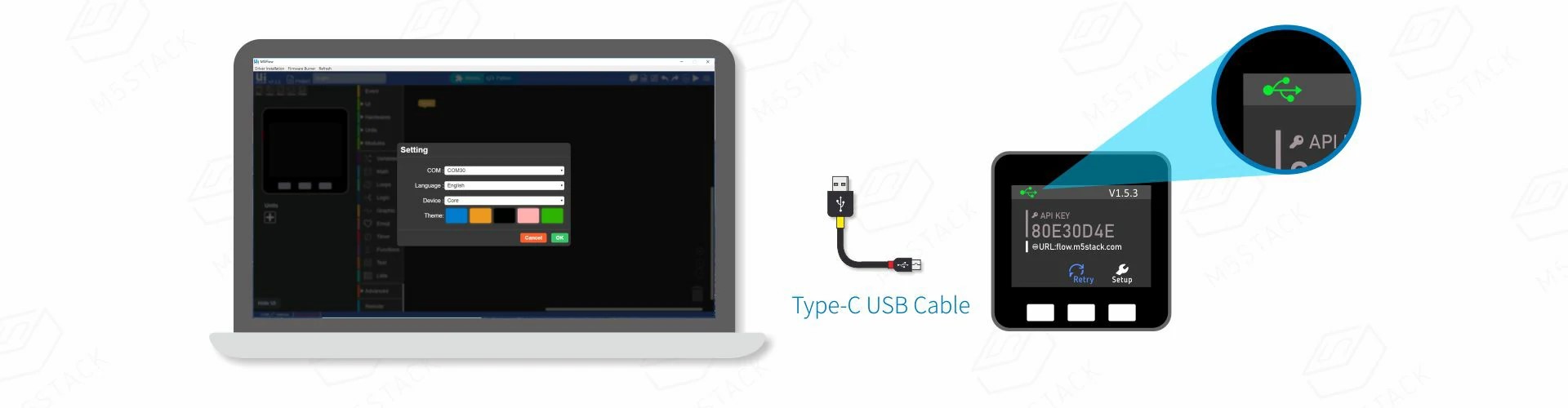

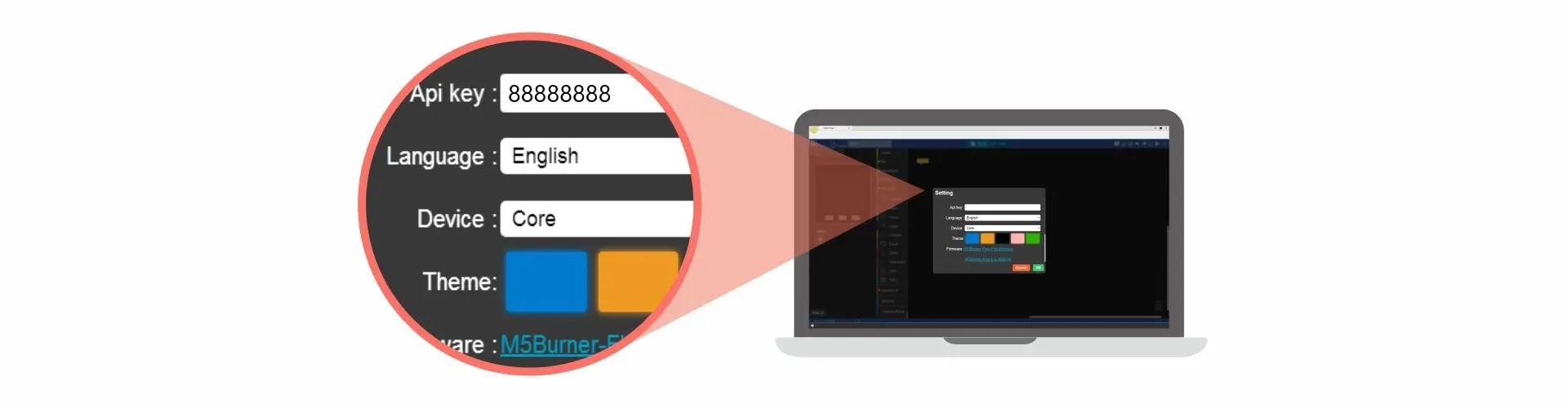

API KEY - это учетные данные для связи для устройств M5 при использовании веб-программирования UIFlow. Настроив соответствующий КЛЮЧ API на стороне UIFlow, можно отправлять программы для определенных устройств. Пользователь должен посетить flow.m5stack.com в веб-браузере компьютера, чтобы перейти на страницу программирования UIFlow. Нажмите кнопку настройки в строке меню в правом верхнем углу страницы, введите API-ключ на соответствующем устройстве, выберите оборудование для подключения, нажмите OK, чтобы сохранить, и подождите, пока не появится запрос об успешном подключении.

Привет M5

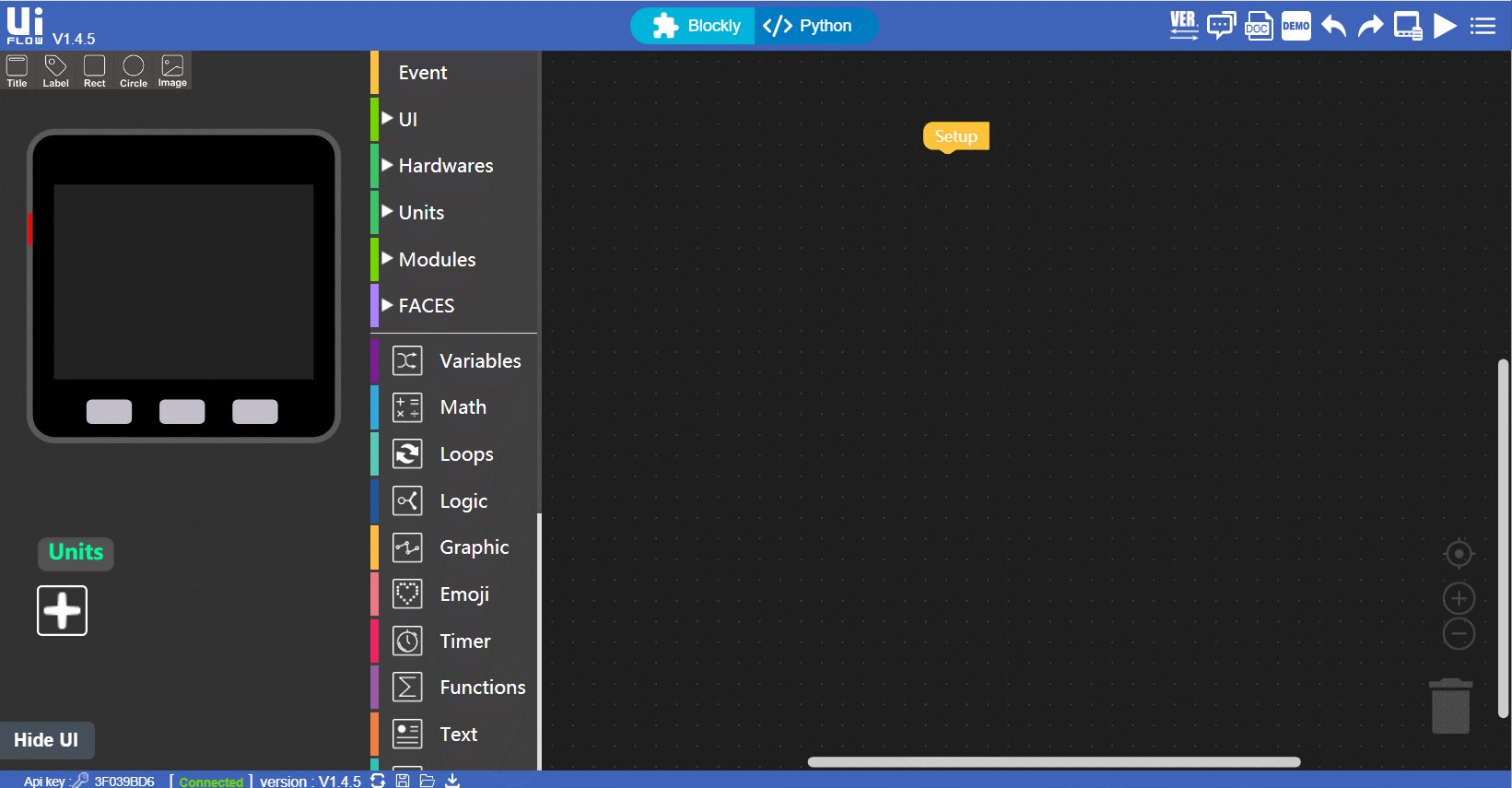

Выполнив указанные выше шаги, вы можете начать программирование с помощью UIFlow. Следующее покажет вам простую программу, которая заставляет экран отображать «Hello M5». (1. Поместите этикетку 2. Добавьте программный блок этикеток .3 Нажмите кнопку «Выполнить» в правом верхнем углу)

UIFlow Desktop IDE

UIFlow Desktop IDE - это автономная версия программатора UIFlow, которая не требует сетевого подключения и может предоставить вам возможность быстро реагировать на запуск программ. Щелкните соответствующую версию UIFlow-Desktop-IDE для загрузки в соответствии с вашей операционной системой.

Режим программирования USB

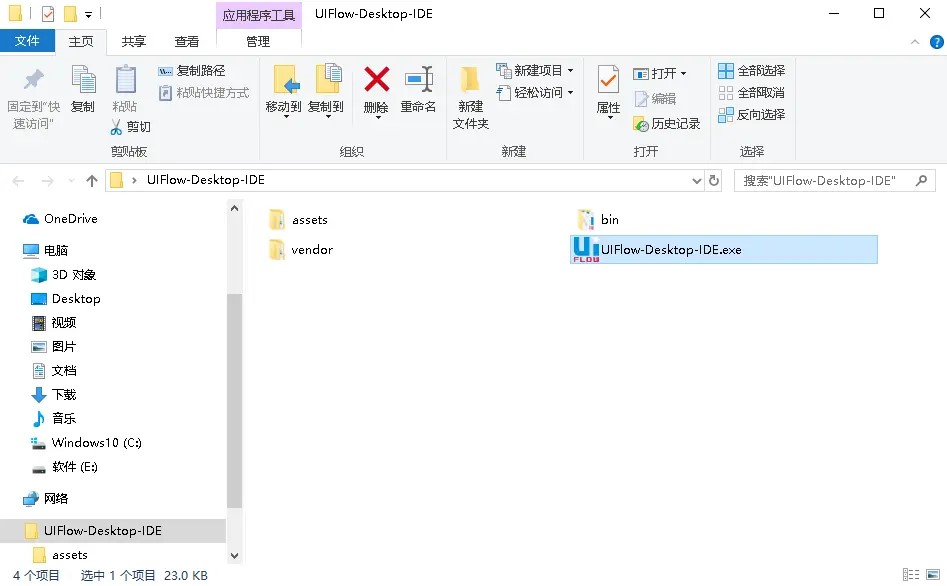

Разархивируйте загруженный архив UIFlow Desktop IDE и дважды щелкните, чтобы запустить приложение.

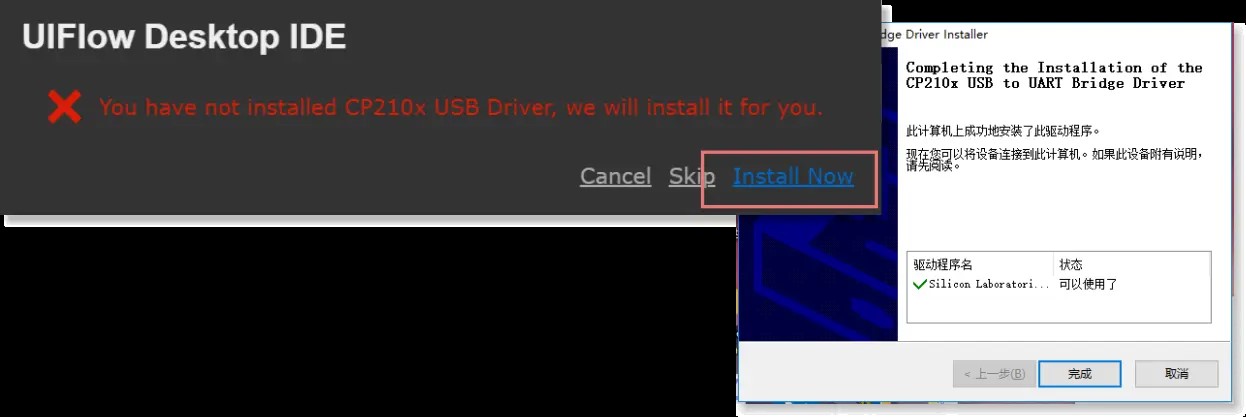

После запуска приложение автоматически определит, есть ли на вашем компьютере драйвер USB (CP210X), нажмите «Установить» и следуйте инструкциям для завершения установки.

После завершения установки драйвера он автоматически войдет в UIFlow Desktop IDE с появлением окна конфигурации. В это время подключите устройство M5 к компьютеру с помощью кабеля для передачи данных Tpye-C.

Для использования UIFlow Desktop IDE требуется устройство M5 с прошивкой UIFlow и переход в режим программирования USB.

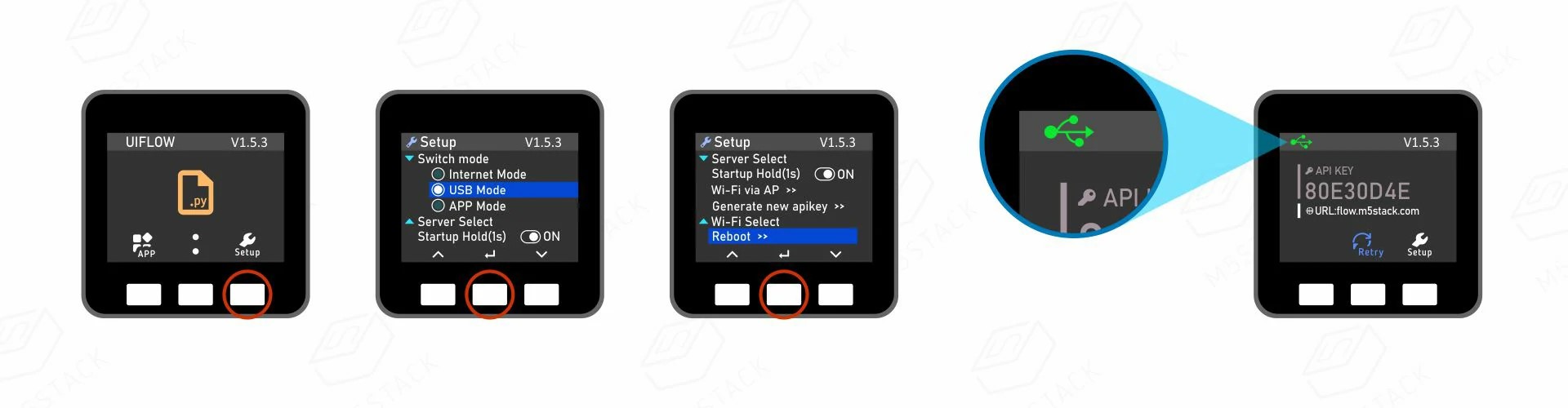

Нажмите кнопку питания на левой стороне устройства, чтобы перезагрузить. После входа в меню быстро выберите «Настройка», перейдите на страницу конфигурации и выберите режим USB.

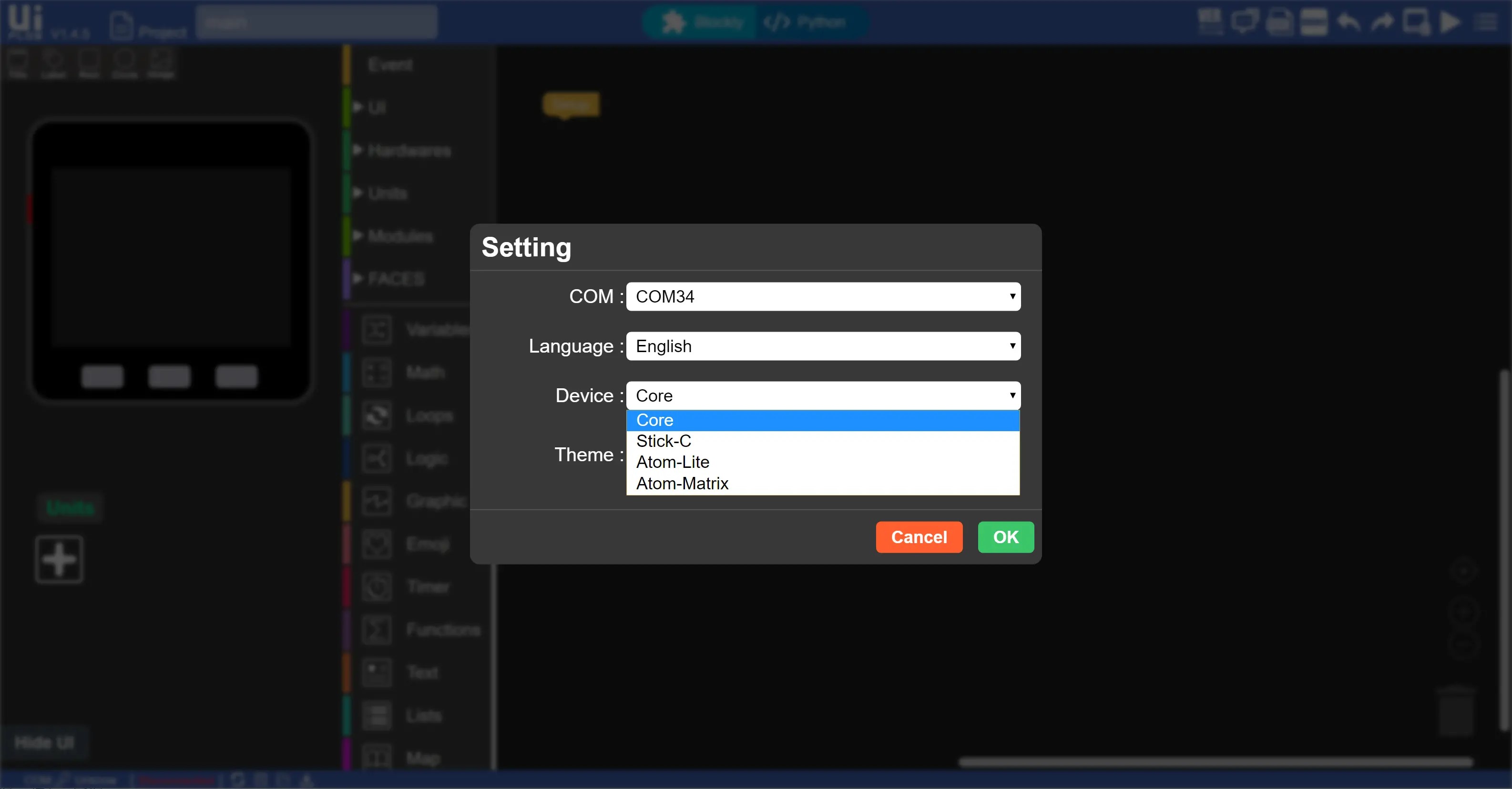

Выберите соответствующий порт и устройство программирования, нажмите OK для подключения.
